I Station de filtration

Présentation

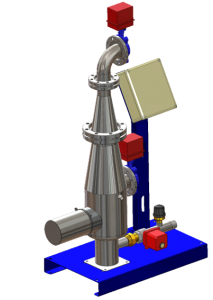

Les stations de filtration hurricane sont des stations automatiques, prêtes à poser.
Elles permettent d’automatiser les phases de filtration et de désembouage.

Applications

  • Filtration après forage pour géothermie
  • Protection des échangeurs installés en sortie de forage
  • Protection contre les encrassements de tous circuits hydrauliques ouverts ou fermés

Ensemble complet :

Pré réglé d’usine, le skid est directement installé sur site.
La station est complète, équipée de sa pompe de circulation et d’un coffret électrique avec automate

Automatique

Il suffit de paramétrer la fréquence et durée du cycle de nettoyage pour que le nettoyage des boues ferriques devienne automatique.
Le coffret ergonomique permet un réglage simple et rapide.

Maintenance limitée

  • Conception simple et robuste
  • Nettoyage en charge sans ouverture du filtre par simple chasse
  • Pas de consommable

Caractéristiques techniques et construction

  • Un filtre Hurricane en INOX Aisi 304 avec cuve de traitement, entrée tangentielle en DN100, zone d’accélération, zone de centrifugation, zone de décantation, sortie supérieure en DN100, vidange rapide, 2 tampons DN50 avec 2 ensembles MAGNETIQUES anti-boue et pied support pour fixation sur châssis.
  • Une vidange en DN40 avec électrovanne pilotée par un automate Schneider pré-réglé usine
  • Une électrovanne également pilotée par l’automate pour la translation des aimants.
  • Un dégazeur grand débit en partie haute.
  • Un coffret électrique de commande et protection 3x400V avec neutre.
  • Un Châssis acier peint époxy.
  • Un support pour accueillir la pompe de circulation NON FOURNIE. Nous préconisons un circulateur en DN 100. Le support est conçu pour ce modèle spécifique.

Vitesse d'écoulement à l'entrée du filtre de 1,7 m/s
Particules de densité de 2,7 environ

Autres caractéristiques
Pression de service maxi7 bar
Température dans le filtrede -20°C à +85°C
Ph de l'eau> 6.5

Les stations font l'objet d'un brevet Kodiak filtration

Gamme

La gamme de Stations existe en 2 versions

Les stations HT équipées du filtre magnétique hurricane Twin.
Idéales pour les installations de géothermie, elles agissent en triple action :

  • Action centrifuge pour la séparation des particules lourdes
  • Action tamis par le filtre à maille pour les particules de plus faible densité
  • Filtration magnétique pour une action anti-boue

Les stations HS équipées de filtre magnétique hurricane HM.
Dans les configurations en circuit fermé, les stations HM agissent par centrifugation et filtration magnétique

Modèle centrifuge m3 maxi dans le filtre capacité préfiltration max en kg de particules DN Entrée et Sortie Diamètre vidange Hauteur Totale (mm)
HS/HT30 4 3 1"1/4F 3/4F 420
HS/HT40 10 5 1"1/2F 1"1/4M 760
HS/HT50 15 8 2"F 1"1/4M 760
HS/HT65 25 14 2"1/2F 1"1/4M 1025
HS/HT80 35 14 DN80 1"1/2M 1100
HS/HT100 55 21 DN100 1"1/2M 1300
HS/HT150 115 21 DN150 2"M 1400
HS/HT200 205 30 DN200 2"M 1800
Capacités et performances sont données pour des conditions optimales de fonctionnement
